圓度儀 測量精度可達±0.1微米
  • 圓度測量儀R 43C S41C 31C

圓度測量儀R 43C S41C 31C

?超高性價比，市面上最便宜的圓柱度儀

?軸類，閥類，液壓行業首選機型

?可配置全姿勢傳感器

?對應小型高精度工件

全國熱線

0512-5523-2818

產品特點 product feature

  • 圓度測量儀-ACCTee的支持功能
  • 支持調平/ 調心功能 ?操作簡單，只需將位置調節畫面上顯示的柱形條的位移量調到零位置，即可調好工件軸心相對轉軸軸心在XY方向上的偏心量和傾斜量。 通過指定測量高度，實現半自動測量功能 在R軸上搭載標尺，對應小型高精度工件 （R43C-S）。
  • 圓度測量儀
  • R41C可對應高立柱Z＝500mm （選配） 可配置全姿勢傳感器 （選配） ?由于測量范圍大(±1000μm),可調節測量力、移動量（插入量），來測量容易變形的工件、有缺口的工件。

產品外觀 product appearance

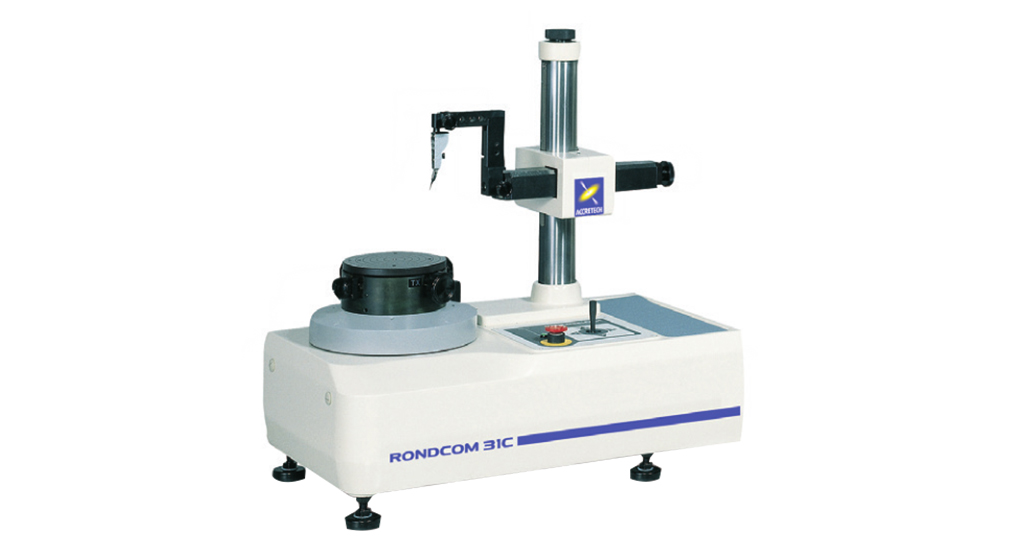

圓度測量儀外觀-1

圓度測量儀外觀-2

圓度測量儀外觀-3

產品規格 product structure

型式 RONDCOM系列
RONDCOM43C-S RONDCOM43C RONDCOM41C RONDCOM31C
測量方式 手動
測量范圍 最大測量直徑 φ 200mm φ 250mm
左右移動范圍（R軸) 100mm 125mm
上下移動范圍（Z軸) 標準 300mm 200mm
高立柱 - 500mm -
最大裝載直徑 φ400nn
最大測量
高度 		標準 300mm 200mm
高立柱 - 500mm -
旋轉精度 半徑方向
JISB7451-1997 		（0.02＋6H/10000）μm （0.04+6H/10000）μm
H：從工作臺表面至測量點的高度mm
直線度精度 上下方向
（Z軸) 		標準 0.25μm/100mm、
0.8μm/300mm 		0.5μm/100mm、
1.5μm/300mm 		-
高立柱 - 0.5μm/100mm、
2.5μm/490mm 		-
半徑方向（R軸） 0.2μm/10mm -
行度精度 上下方向
（Z軸) 		標準 1.55μm/300mm 3μm/300mm -
高立柱 - 1μm/100mm -
半徑方向（R軸） （0.3+0.1L/10）μm -
轉速（θ軸） 6/min
上下移動速度（Z軸）  測量速度（移動速度） 0.6、1.5、3、6mm/s （Max15mm/s） 5mm/s
半徑方向速度（R軸）  測量速度（移動速度） 0.6、1.5、3、6mm/s 5mm/s
自動停止精度 Z軸/R軸  ±5μm
回轉工作臺 工作臺外徑 φ 148mm
調節范圍
（對中/傾斜） 		±2mm/±1゜
承載重量 15kg 25kg
傳感器 測量范圍/測量力 ±400μm/70mN
測針形狀 Φ1 .6mm超硬合金球
測針長度 L54.5mm L15.5mm
濾波器種類 數字濾波器 高斯/2RC/花鍵/ （可靠性）多槽軸
截止值 回轉方向
（θ軸） 		低通 15、50、150、500波峰/轉、
15～500波峰/轉內任意
帶通  1～500波峰/轉
直動方向
（Z軸） 		低通 0.025、0.08、0.25、0.8、2.5、8mm
（可以0.0001mm為單位進行設定） 		-
測量倍率 50～100k
形狀誤差的圓度評價 MZC（最小領域中心法）、LSC（最小二乘中心法）、
MIC（最大內接中心法）、MCC（最小外切中心法）、
N.C. （無補償）、MULTI （復合設定
測量項目 旋轉方向 圓度、平面度、平行度、同心度、同軸度、
垂直度、厚度偏差、跳動
圓柱度、徑向偏差 -
直動方向 直線度（Z）、錐度比、
圓柱度、垂直度、平行度 		-
分析處理功能 支持調平/調心功能、
缺口處理功能（上下線/角度/光標）、
圓度評價方法的組合、設計值比對功能、
圓柱立體形狀顯示（描線、陰影、等高線）、實時顯示、
形狀特性曲線顯示 （負荷曲線、振幅分布曲線、功率譜）
半自動測量功能
顯示部（彩色顯示器） 17英寸LCD
顯示項目 測量條件、測量參數、備注、打印機輸出條件、
形狀圖形（展開/立體）、錯誤信息等
記錄方式 彩色打印機/激光打印機（選配）
參數 電源（需指示電壓） AC100～120V±10%、AC220～240V
±10％、50/60Hz （需接地）
消耗功率 600VA（不包括打印機部分）
氣源 供給壓力  0.35～0.7MPa
使用壓力 0.3MPa
空氣消耗量 30NL/min
本體的
氣源接頭 		外徑 φ 8mm的快速氣管接頭
設置尺寸
（WxDxH）mm 		標準 1800x1000x1800  1800x1000x1700 1800x1000x1700
高立柱 - 1800x1000x1900 -
質量 標準 130kg 120kg
高立柱 - 140kg -
